Компания «ЭМИС» вошла в число лидеров по поставкам импортозамещающего оборудования на промышленные предприятия страны. Аналогичные технические характеристики, строительные размеры и типы присоединения к процессу позволяют легко переходить на КИПиА нашей торговой марки без проведения огневых работ на объекте.
При этом, зачастую, оборудование «ЭМИС» является единственной альтернативой импортным приборам. Например, когда требуется аналог популярного ротаметра зарубежного производства, вне конкуренции оказывается ЭМИС-МЕТА 215! В данной статье проведем разбор технических характеристик и функциональных возможностей.
В проведенной ниже таблице 1 представлены параметры условий технологического процесса и конструктивных особенностей ротаметров ЭМИС-МЕТА 215 и импортного аналога.
Таблица 1
| Характеристики | ЭМИС-МЕТА 215 | Аналог |
|---|---|---|
| Диаметр трубопровода | Ду 15- Ду150 | Ду 15- Ду150 |
| Тип присоединения к трубопроводу | Фланцевое, резьбовое, молочная гайка | Фланцевое, резьбовое, молочная гайка, приварное |
| Требования к прямым участкам |
≥ 5x DN до устройства; ≥ 5x DN после устройства |
≥ 5x DN до устройства; ≥ 3x DN после устройства |
| Строительная длина (от фланца до фланца) |
250 мм Спец. исполнение по размерам заказчика |
250 мм, 300 мм. |
| Динамический диапазон | 1:10 |
1:10, 1:100 (опционально) |
| Полный диапазон расхода, м3/ч (жидкость) | от 0,0025 до 100 | 0,001 до 170 |
| Полный диапазон расхода, м3/ч (газ) | от 0,07 до 3000 | от 0.035 до 1576.923 |
| Температура процесса, °С | -80 …+420 |
от -80 до+300 (-196 до +400 опционально) |
| Давление процесса | до 25 МПа |
до 25 МПа (до 40 МПа, до 109 МПа опционально) |
| Температура окружающей среды °C | от -60 до +70 | от -40 до +120 (по РЭ) |
| Материал проточной части | нержавеющая сталь, PTFE, гигиеническое исполнение. | нержавеющая сталь, хастеллой, керамический поплавок с футерованной проточной частью PTFE, титан, PTFE, инконель, гигиеническое исполнение |
| Наличие ЖК индикатора | да | да |
| Наличие предельного выключателя | да | да |
| Рубашка обогрева | да | да |
| Горизонтальное исполнение | да | да |
| Исполнение для нисходящего потока | нет | да |
Как видим из сравнительной таблицы, основные строительные и монтажные размеры, а также типы присоединения к трубопроводу и допустимые условия технологического процесса у ротаметров ЭМИС-МЕТА 215 и импортного аналога являются идентичными.

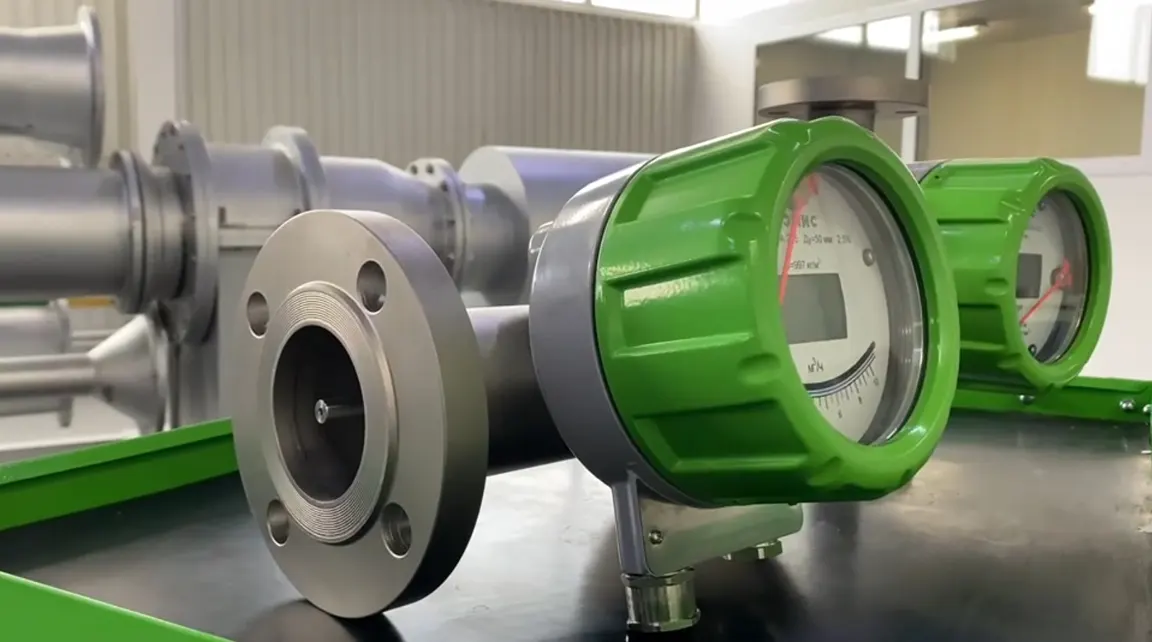

Стоит добавить, что наши заказчики имеют возможность купить ротаметры ЭМИС-МЕТА 215 с фланцами, соответствующими стандартам: ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI на выбор, а также с муфтовым соединением «молочная гайка» по DIN 11851 и зажимным соединением типа TRI-CLAMP.

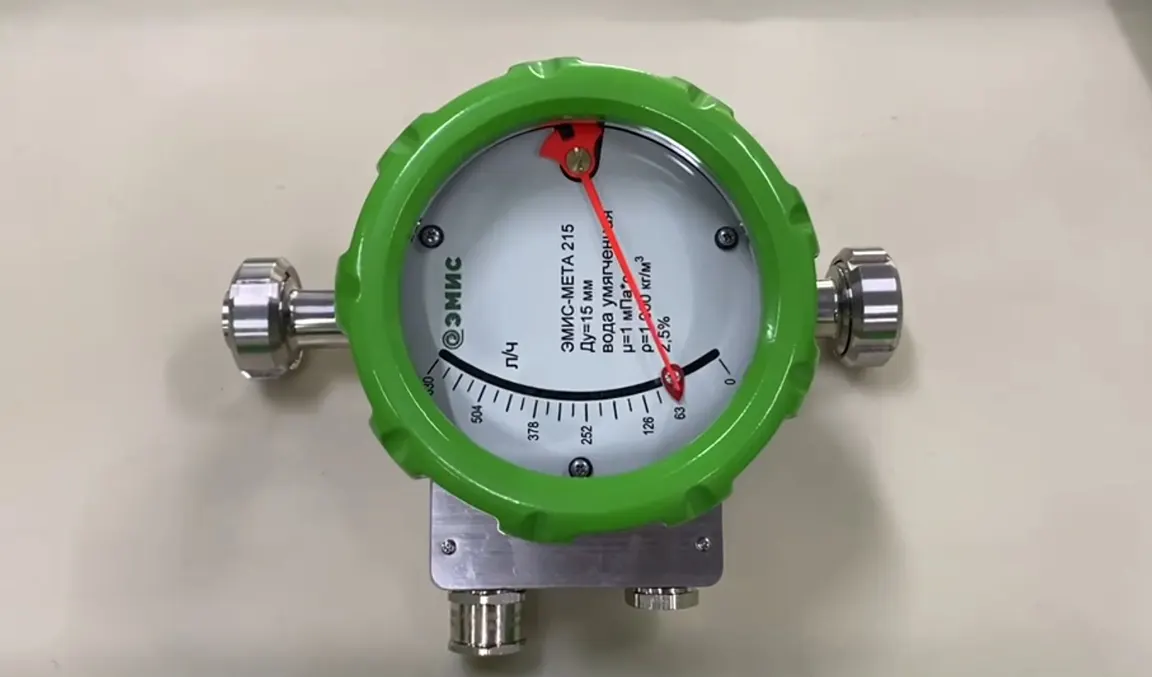

По своим техническим характеристикам и функциональным возможностям ротаметры ЭМИС-МЕТА 215 также соответствуют уровню импортных аналогов. В частности, сопоставимыми являются выходные сигналы: стрелочный индикатор, 4..20 мА, HART, до 2-х предельных выключателей, NAMUR.
Межповерочный интервал для ЭМИС-МЕТА 215 составляет 5 лет. Еще один такой важный критерий, как класс точности, также не имеет существенных отличий: основная приведенная погрешность для ЭМИС-МЕТА 215 составляет ±1,5; ±2,5; ±4,0 %. При этом стоит отметить, что ротаметры ЭМИС-МЕТА 215 имеют действующий сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Уровни взрывозащиты ротаметров ЭМИС-МЕТА 215 и импортного аналога представлены в таблице 2.
Таблица 2
| ЭМИС-МЕТА 215 | Аналог |
|---|---|
|
Исполнение Ex:
1Ex ib IIB/IIC T1/T2/T3/T4 Gb X Исполнение Вн:
1Ex db IIB/IIC T1/T2/T3/T4 Gb X Исполнение Gbc:
II Gb c T1/T2/T3/T4 X |
ТС RU С-DE.ГБ04.В.00713 (до 27.04.2023)
1Ex ia IIВ T6…Т2 Gb Ротаметры Н250/М8-Ех:
1Ex ia IIС Т6…Т3 Ротаметры Н250/М40-Ех:
1Ex db IIС Т6…T1 Gb |

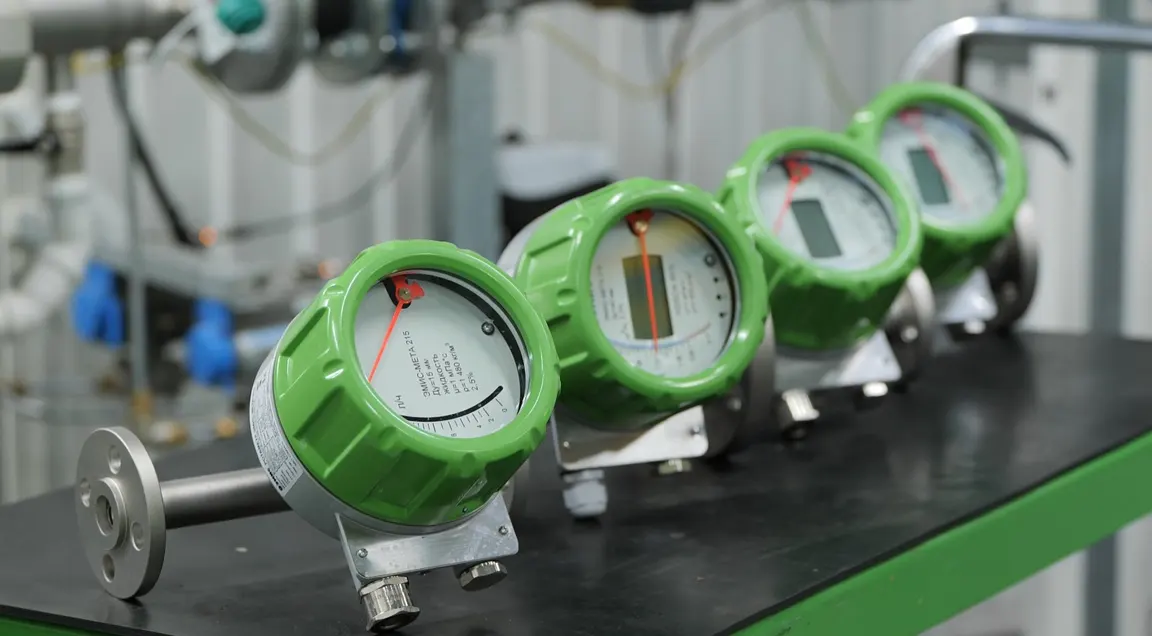

Рассматривая ротаметр ЭМИС-МЕТА 215 в качестве аналога импортному прибору, стоит обратить внимание не только на идентичные технические параметры, но также и на такое преимущество прибора торговой марки ЭМИС, как наличие всей необходимой разрешительной документации и добровольной сертификации в соответствии с требованиями законодательства Российской Федерации.
Сертификаты ЭМИС-МЕТА 215
- Свидетельство об утверждении типа средства измерения в РФ;
- Сертификаты о признании утверждения типа СИ: в Республике Казахстан, Узбекистан, Туркменистан, Кыргызстан, Беларусь;
- Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
- Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
- Декларация о соответствии ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением»;
- Отказное письмо по оформлению документации ТР ТС 010/2011 «О безопасности машин и оборудования»;
- Сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009 «Применение в средах, содержащих сероводород»;
- Сертификат соответствия ГОСТ Р МЭК 61508-1-2012 «Функциональная безопасность SIL2»;
- Сертификат соответствия ГОСТ Р 52931-2008 «Виброустойчивость»;
- Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции;
- Добровольный сертификат соответствия GEST 79/82 - Конструкционные материалы для применения в условиях контакта с хлором;
- Добровольный сертификат соответствия СДС "ИНТЕРГАЗСЕРТ" (ПАО "Газпром")
- Заключение о подтверждении производства продукции на территории РФ в соответствии с Правилами выдачи заключения о подтверждении производства промышленной продукции на территории Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 17 июля 2015 г. № 719.
Являясь лидером отечественного приборостроения, сегодня компания «ЭМИС» выпускает самую широкую линейку КИПиА, закрывая потребности заказчика в качественном отечественном оборудовании.
Для корректного подбора средств измерения, необходимо заполнить опросный лист с указанием данных о технологическом процессе и параметрах прибора и отправить на почту sales@emis-kip.ru.
