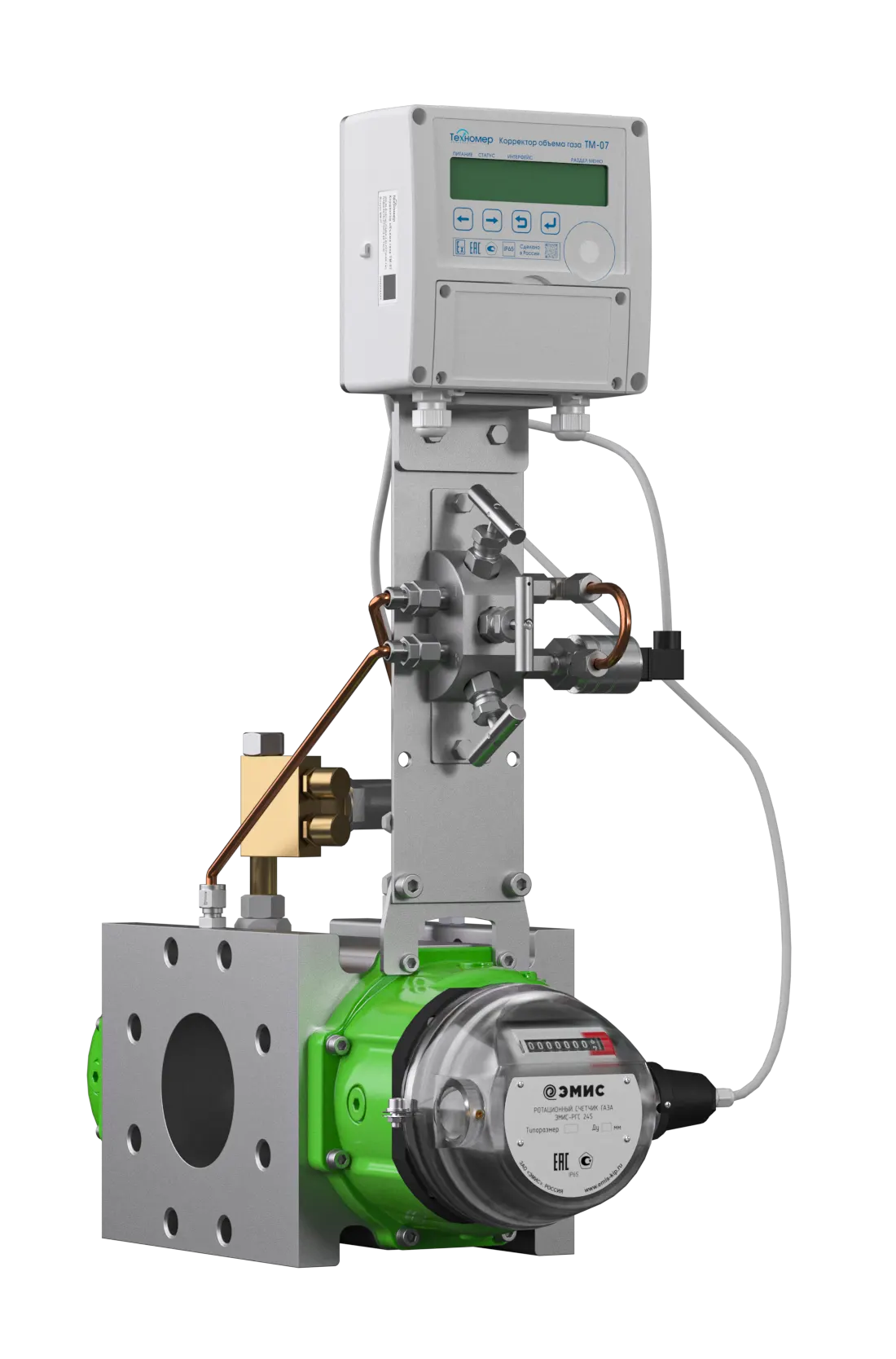

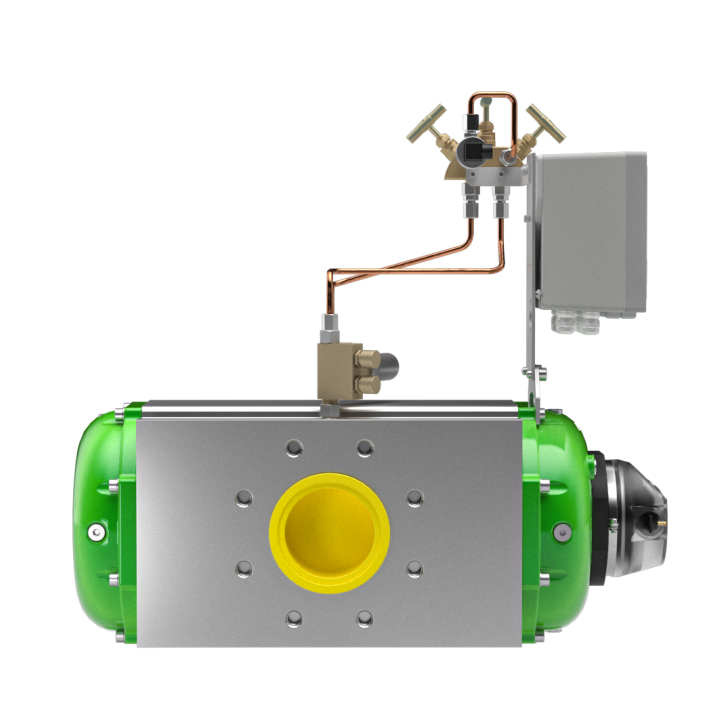

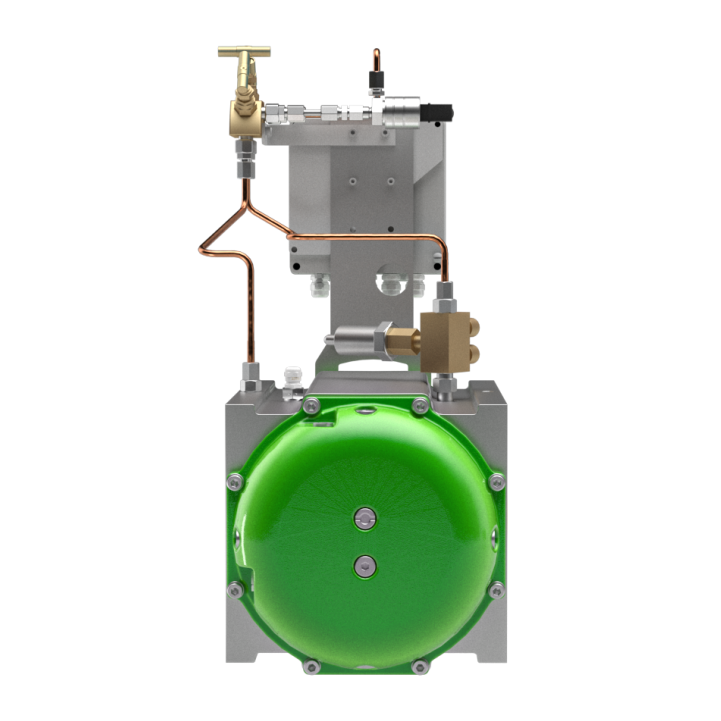

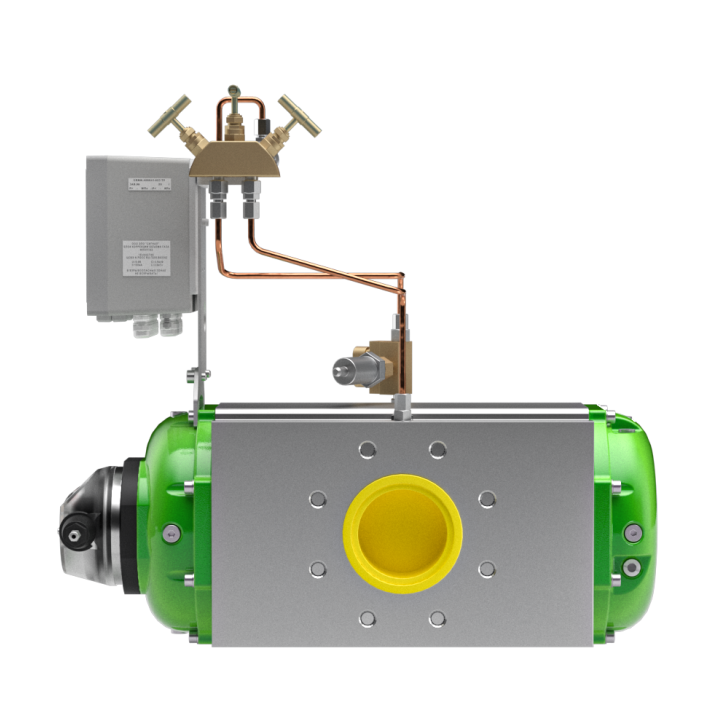

Узел учета газа ЭМИС-Эско 2230-Р

Узел учета газа ЭМИС-Эско 2230-Р на базе ротационного счётчика ЭМИС-РГС 245  для измерения объема и объёмного расхода, приведенных к стандартным условиям, природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов.
Широкий диапазон измерений

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Применение
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Презентации
Описание продукции

Узел учета ЭМИС-Эско 2230-Р на базе ЭМИС-РГС 245 используется для коммерческого и технологического учета расхода газа.

Для измерения параметров в составе узла учета газа могут быть использованы следующие корректоры/вычислители: ФЛОУГАЗ, СУПЕРФЛОУ, ТЭКОН-19, ИМ 2300, ЛОГИКА (СПТ, СПГ) и другие, входящие в перечень описания типа СИ.

Измеряемые и вычисляемые параметры газа:

  • объем при рабочих условиях;
  • объемный расход при рабочих условиях;
  • объем, приведенный к стандартным условиям;
  • объемный расход, приведенный к стандартным условиям;
  • температура среды;
  • давление среды;
  • перепад давления на счетчике (при комплектации датчиком перепада давления).

Принцип действия узла учета газа основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям, расхода (объема) газа, приведенного к стандартным условиям (Pc=0,101325 МПа, Тс=20 ºС). Результаты измерений отображаются на дисплее и передаются на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939-63 в соответствии с требованиями ГОСТ Р 8.740-2011.

Узел учета газа на базе ротационного счетчика эксплуатируется на трубопроводах с диаметром условного прохода до 200 мм при максимальном избыточном давлении до 1,6 Мпа. В числе преимуществ – широкий динамический диапазон и точность, соответствующая требованиям коммерческого учета. Наиболее часто данный узел применяется в сетях среднего и низкого давления при газораспределении по потребителям.

Узлы состоят из серийно выпускаемых средств измерений, внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям.

Чтобы узнать цену на узел учета газа, позвоните по номеру +7 (727) 310-29-83 или +7 (351) 729 99 12 или заполните опросный лист. Вы сможете купить именно ту модификацию узла учета газа, которая вам нужна.

Купить узел учета газа с полным пакетом разрешительной документации возможно также для применения в странах Таможенного союза (подробнее в разделе «сертификация»).

Применение

Комплекс учета ЭМИС-Эско 2230 используется в измерительных системах коммерческого учета газа, автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, газораспределительных станциях, нефтегазодобывающих предприятиях в условиях круглосуточной  эксплуатации и других узлах учета газа.

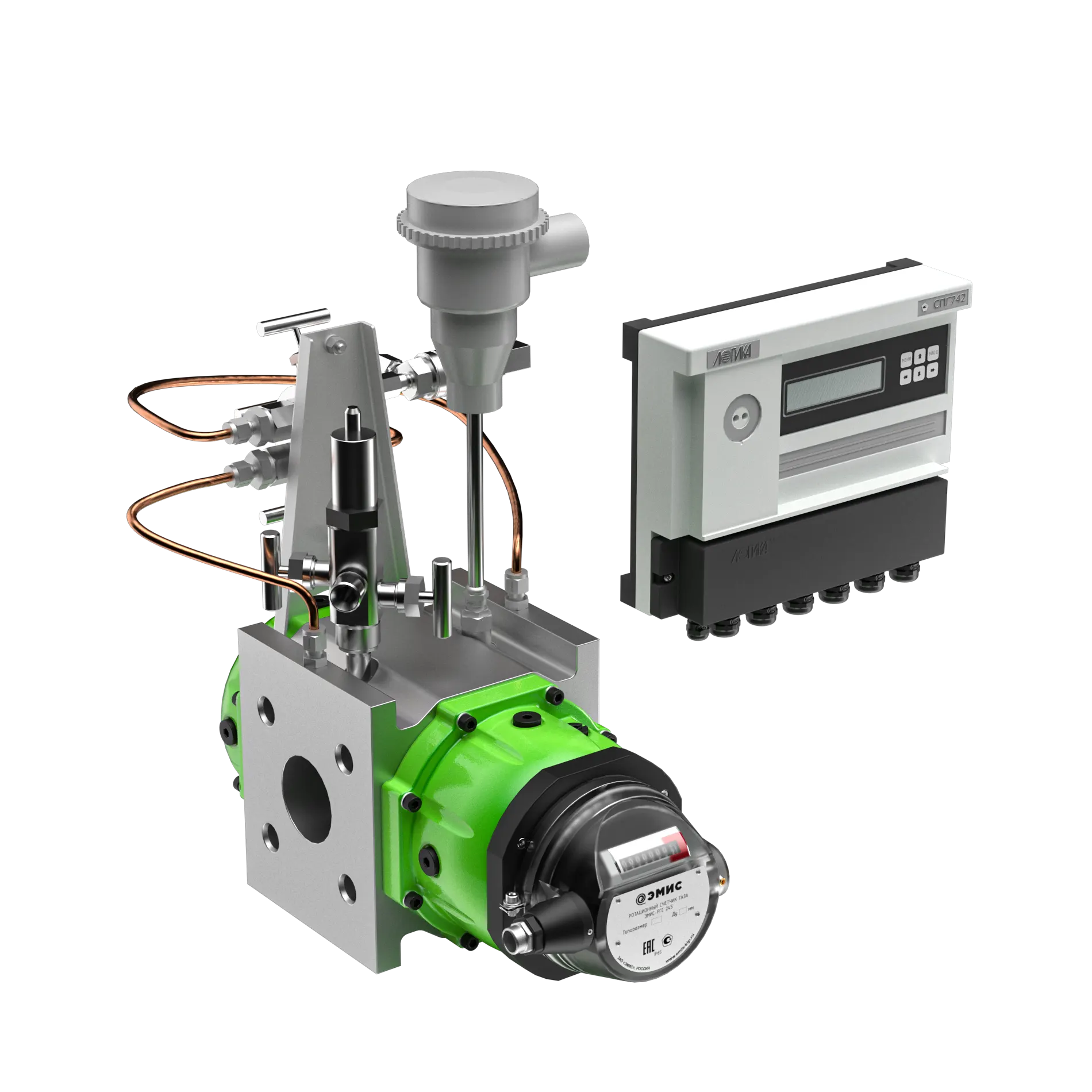

комплекс учета газа ЭМИС

Документация и ПО
Обязательная документация
  • Руководство по эксплуатации. ЭМИС-Эско 2230

    RU
  • Паспорт ЭМИС-ЭСКО 2230.

    RU
Дополнительная документация
  • Паспорт. ЭМИС-РГС 245

    RU
Технические характеристики
Параметр/Исполнение
ЭМИС-Эско 2230-В
Диапазон расходов, м3/ч
1...20000
Максимальное давление среды, МПа*
до 25
Температура измеряемой среды, °С
от -40 до +250
Атмосферное давление измерительных преобразователей, кПа
от 84 до 106,7
Температура окружающей среды, °С:
  • от -40 до +50 (для измерительных преобразователей)
  • для контроллеров/вычислителей/блоков коррекции в соответствии с РЭ на СИ
Относительная влажность воздуха, %
не более 95
Выходные интерфейсы**
RS-232/RS-485/оптический интерфейс; CAN/BUS; Ethernet; GSM/GPRS
Защита от пыли и влаги
  • IP 65 (для преобразователей расхода)
  • IP 20 (для контроллеров и функциональной аппаратуры)
Интервал между поверками, лет
4
Взрывозащита
   1ExdIIC (T2/N5/N6) X
Сертификаты
Обязательные сертификаты
  • Сертификат об утверждении типа СИ

    RU
  • Сертификат об утверждения типа СИ в Кыргызской Республике

    RU
  • Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

    RU
Преимущества
  • Широкий динамический диапазон измерения расхода.
  • Возможность установки и эксплуатации комплекса во взрывоопасной зоне.
  • Соответствие требованиям ГОСТ Р 8.740-2011.
  • Комплекс учета ЭМИС-Эско 2230
