Газификация регионов России на сегодняшний день является одним из социально значимых и наиболее масштабных направлений развития газовой промышленности. При этом операторы сетей газораспределения должны не только обеспечить население бесперебойными поставками голубого топлива, но также организовать учет расхода газа с требуемой точностью.
Для учета газа применяются измерительные комплексы в составе счетчиков, вычислителей, а также датчиков давления и температуры. При этом в качестве расходомеров газа на газораспределительных сетях преимущественно применяются ротационные счетчики. Однако, в 2022 году многие проекты, включающие установку комплексов учета газа на базе упомянутых средств измерений, были приостановлены по причине импортозависимости основных игроков рынка.
Комплексы учета газа «ЭМИС-Эско 2230» – конкурентный аналог измерительных комплексов на базе ротационных счетчиков.

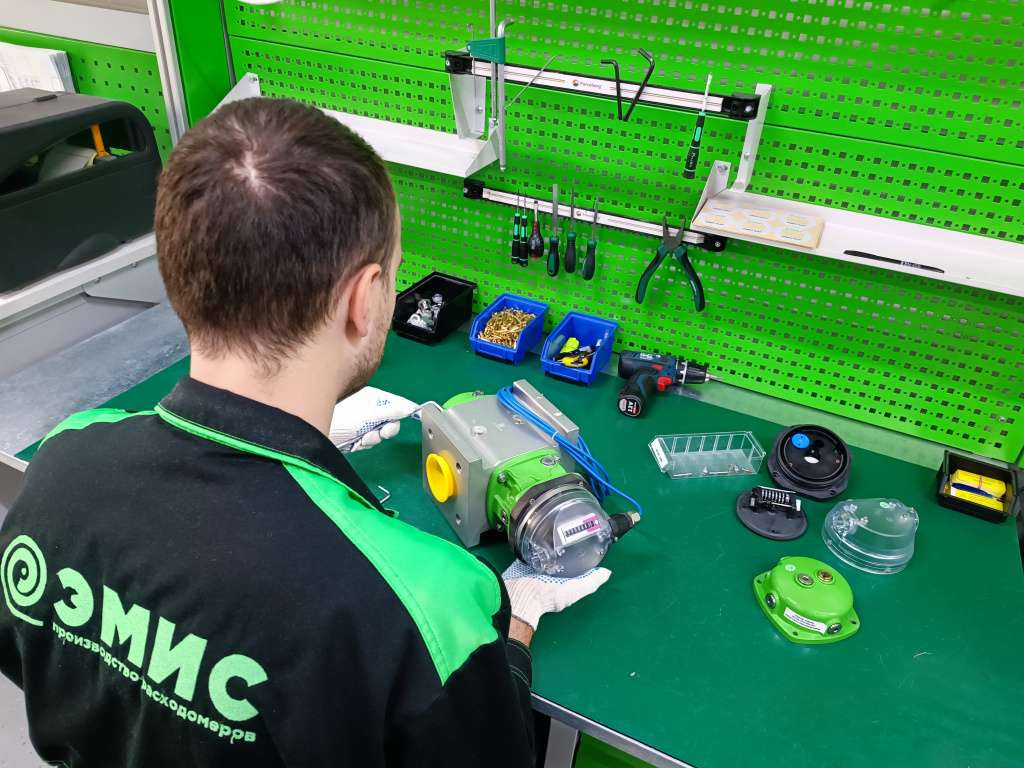

В сложившейся ситуации компания «ЭМИС» увеличила выпуск своих ротационных счетчиков «ЭМИС-РГС 245» и комплексов учета «ЭМИС-Эско 2230» на их базе с возможностью выбора корректоров разных производителей, в том числе с автономным питанием. Это позволило обеспечить бесперебойную комплектацию газораспределительных и газоснабжающих сетей и организаций и возобновить проекты, отложенные из-за отсутствия предложения по данному типу средств измерения.
Комплексы учета для измерения газа «ЭМИС-Эско 2230» в соответствии с описанием типа средства измерения могут включать в себя наиболее часто применяемые корректоры, такие как «Флоугаз», «Логика», «Суперфлоу» и другие энерговычислители. При этом входящий в состав комплекса ротационный счетчик газа «ЭМИС-РГС 245» полностью сопоставим по своим монтажным и присоединительным размерам с конкурентными аналогами.
Таким образом, если в проекте уже было заложено решение с применением ротационного счетчика, то заказчику достаточно заменить его на «ЭМИС-РГС 245», и комплекс учета «ЭМИС-Эско 2230» сможет работать с тем корректором, который уже был в проекте. В результате изменения, вносимые в проект, будут минимальными.
Наиболее популярные вычислители и корректоры, применяемые для комплектации «ЭМИС-Эско 2230»
| Вычислители | Напряжение питания | Входные сигналы | Частота входных сигналов | Выходные каналы |
|---|---|---|---|---|
 ИМ2300 ОКБ «МАЯК» ПО: в комплекте |
220 В, 50 Гц переменного тока |
Исполнение 2F2C2R: 2F, 2I, 2R Исполнение Н1: 4F, 2I, 2R / 5F, 4I, 2R Исполнение ЩМ1: 2F, 4I, 2R / 4F, 4I, 2R Исполнение ИРР: 1F / 1I |
2000 Гц |
RS232, RS485 до 2-х шт, токовый 4…20 мА (до 2 шт), до 4-х шт сухих контактов |
 СПГ 742 АО НПФ «ЛОГИКА» |
встроенная батарея 3,6 В или внешний ист. пит 12 В |
2F, 8I, 2T Не подкл. токовый ДТ |
5000 Гц |
RS 232, RS 485, оптический порт (через доп. адаптер) |
 СПГ 761 АО НПФ «ЛОГИКА» |
220 В, 50 Гц переменного тока | 4F, 8I, 4T | 5000 Гц |
RS 232, RS 485, оптический порт |
 СПГ 762 АО НПФ «ЛОГИКА» |
220 В, 50 Гц переменного тока | 4F, 8I, 4T | 5000 Гц |
RS 232, RS 485, оптический порт |
 СПГ 763 АО НПФ «ЛОГИКА» |
220 В, 50 Гц переменного тока | 4F, 8I, 4T | 5000 Гц |
RS 232, RS 485, оптический порт |
| Корректоры | Напряжение питания | Подключаемые датчики | температура | Выходные сигналы |
|---|---|---|---|---|
 ФЛОУГАЗ ЭПО «Сигнал» |
Автономного 7,4 В (6 лет); Внешнего 9В |
ДД абсолютного (встроенный) ДТ НСХ (встроенный) ДД разности (по запросу) ДТ окр.ср (по запросу) |
Окр.среды -40…+60 Изм.среды -30…+60 |
RS 232, RS 485, оптический |

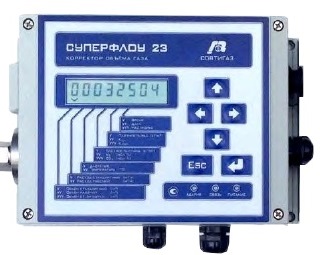

 СУПЕРФЛОУ ООО «Современные технологии измерения газа» (СовТИГаз) |
Автономное (5 лет), Внешнее 4…10 В |
ДД абсолютного (встроенный) ДТ НСХ (встроенный) ДД разности (по запросу) ДТ окр.ср (по запросу) |
Окр.среды -30/+50 Изм.среды -30/+70 |
RS 485 |
Комплексы учета газа «ЭМИС-Эско 2230» на базе ротационных счетчиков осуществляют измерения объема и объёмного расхода, приведенных к стандартным условиям в строгом соответствии с ГОСТ 8.740, что отражено описании типа узла учета, как серийно выпускаемого средства измерения. Поэтому при установке «ЭМИС-Эско 2230» не требуется разработка и утверждение отдельной методики выполнения измерений с учетом конкретных условий рабочего процесса. Указанное преимущество существенно экономит затраты и время, облегчает и упрощает соблюдение формальностей при вводе комплекса учета газа в эксплуатацию.

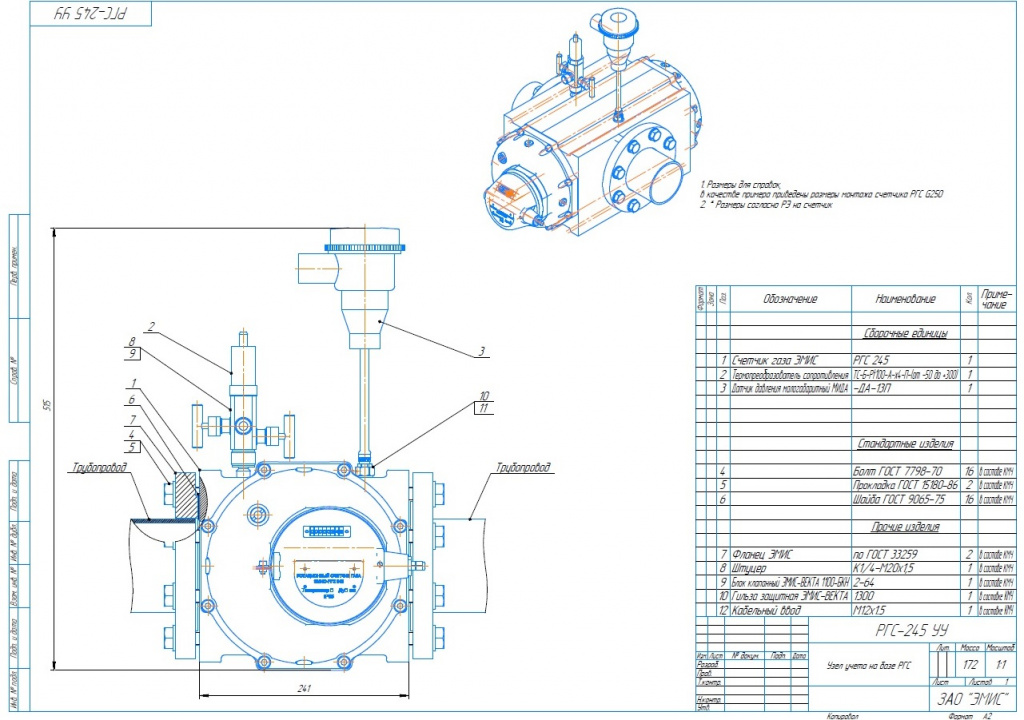

Кроме того, в настоящее время для удобства партнеров и заказчиков компания «ЭМИС» предлагает возможность разработки рабоче-конструкторской документации, включающей в себя: габаритный чертеж, сборочный чертеж, схему подключения и спецификацию комплекта поставки, - узлов учета газа «ЭМИС-Эско 2230» на базе «ЭМИС-РГС 245». В дополнение к этому параллельно ведутся работы по разработке типовых проектов на установку, как как самих ротационных счетчиков, так и измерительных комплексов.
Купить комплекс учета газа «ЭМИС» вы можете после заполнения опросного листа, который имеется на сайте компании. Опросный лист необходимо направлять по адресу электронной почты: sales@emis-kip.ru.
